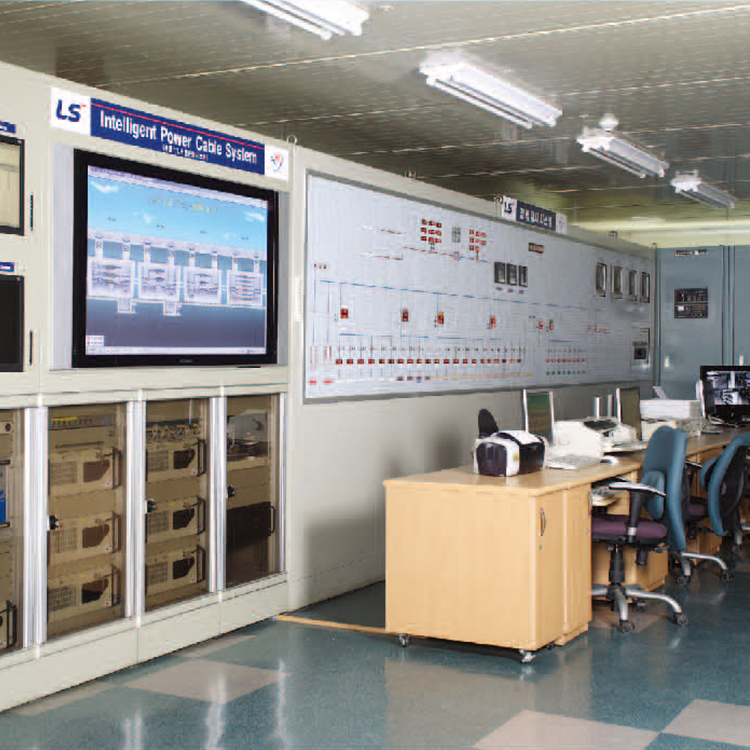

송전 운영 시스템(R-TAS®)은 Real-Time Ampacity System의 약자로 송전선 및 주변 환경의 온도, 송전 부하 정보를 실시간으로 취득하고 주변 매질의 영향을 계산하여 송전 가능한 전력량으로 환산, 전력 선로망 운영자에게 단시간/장시간 통전 가능한 부하량을 실시간/정량적으로 제공하는 시스템입니다. R-TAS®은 케이블 시스템에 대한 측정 가능하고 통제 가능한 상태변수(도체 온도, 허용 전류, 포설환경 변수 등)를 제공하여 송전 시스템의 운영 효율을 향상시키고 사고 방지 및 선로 안정성 판별을 위한 실시간 감시 자동화를 가능하게 해줍니다.
시스템 구성 및 기능

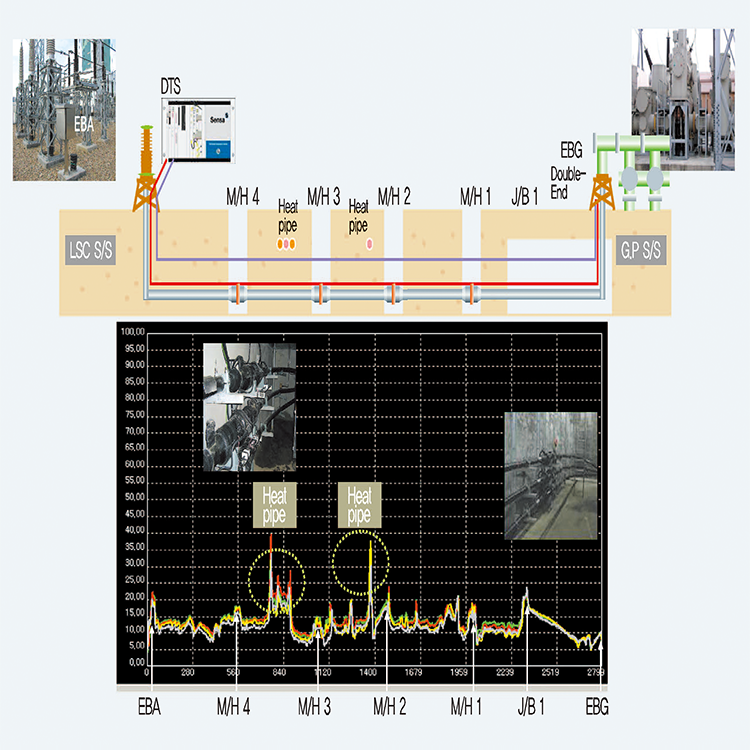

• 분포온도 측정부(DTS: Distributed Temperature Sensor)
- 광케이블을 센서 케이블로 사용하여 케이블 포설 경로에 따른 온도의 분포를 측정(측정부를 시작점으로 하여 각 거리별로 온도 측정 가능)
• 도체온도 추정부(CTM: Conductor Temperature Monitoring)
- 분포온도 측정부가 측정한 온도와 케이블 부하 전류로부터 케이블의 열정수에 따른 실시간 수치 해석과 열전달 관계를 분석하여 케이블 내부의 도체 온도 변화를 추적, 실제 도체 온도를 실시간으로 계산
• 동적 허용전류 산정부(DCR: Dynamic Current Rating)
- 실시간 도체 온도, 부하전류, 케이블 주변 환경의 열적 조건을 통해 전력 케이블의 열적 제한 요소를 계산함으로써, 실시간으로 케이블의 허용 전류량을 평가
주요 기능
• 분포 온도 실시간 모니터링
• 도체 온도 실시간 모니터링
• 핫 스폿(Hot Spot) 위치 검증
• 동적 허용전류 산정
• 열적 열화 이력 관리
• 화재 및 국부 발열 알람 기능
